Jak geometria formy wpływa na dobór siły zwarcia, stołu i układu wtrysku maszyny

Forma wtryskowa bardzo często wygląda bezbłędnie w cyfrowym modelu, ale po uruchomieniu cyklu produkcyjnego seria staje się drastycznie niestabilna. Główną przyczyną takich problemów pozostaje brak rygorystycznego dopasowania geometrii narzędzia do rzeczywistych parametrów maszyny przetwórczej. Taka dysproporcja prowadzi do mechanicznych przeciążeń, nienaturalnie wydłużonych czasów cyklu oraz konieczności ciągłego korygowania parametrów przez operatora. Właściwa analiza technologiczna pozwala zlokalizować wąskie gardła jeszcze przed obróbką bloku stali.

Siła zwarcia a powierzchnia rzutu i liczba gniazd

Powierzchnia rzutu wypraski w połączeniu z układem wlewów określa minimalną siłę zwarcia maszyny. Oblicza się ją jako iloczyn średniego ciśnienia panującego w gnieździe oraz całkowitej płaszczyzny rzutu detalu. Wartość ciśnienia silnie koreluje z rodzajem polimeru oraz grubością głównych ścianek wyrobu. Przy cienkościennych elementach ciśnienie robocze często przekracza barierę 800 barów, natomiast przy formowaniu grubościennych detali zazwyczaj wystarcza poziom od 300 do 400 barów. Konstruktorzy zawsze doliczają współczynnik bezpieczeństwa rzędu 1,1–1,2, aby zneutralizować ryzyko pojawienia się wypływek na płaszczyźnie podziału. Skokowe zwiększenie liczby gniazd produkcyjnych proporcjonalnie mnoży powierzchnię rzutu. Zjawisko to błyskawicznie podnosi wymagania tonażowe wobec układu zamykania wtryskarki. Inżynierowie z Gamaplast weryfikują te zależności w wewnętrznym biurze konstrukcyjnym przy użyciu zaawansowanych symulacji Moldflow. Pozwala to wykluczyć błędy technologiczne na wczesnym etapie projektowania wyposażenia.

Wymiary płyty, rozstaw kolumn i układ wtryskowy

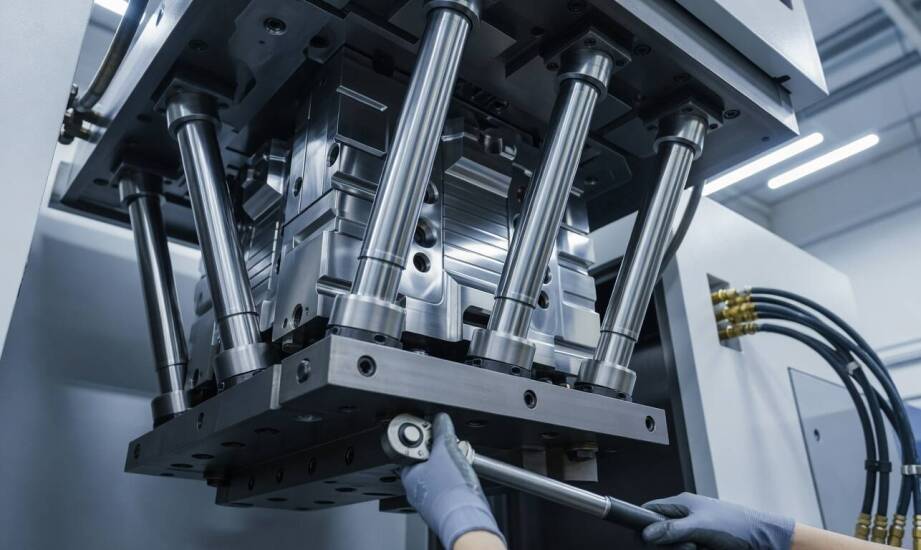

Zewnętrzny rozmiar płyty oraz stały rozstaw kolumn maszyny warunkują możliwość fizycznego zainstalowania narzędzia. Gabaryty oprzyrządowania muszą pozostawiać absolutne minimum kilkucentymetrowego prześwitu w obrębie kolumn prowadzących. Taki zapas ułatwia bezpieczny montaż bocznych suwaków, rdzeni hydraulicznych oraz rozbudowanych przyłączy obiegów chłodzących. Punkty mocowania zlokalizowane na płytach stołu maszynowego muszą ściśle odpowiadać rowkom teowym lub otworom gwintowanym wykonanym w korpusie narzędzia. Prawidłowo zaprojektowane formy do wtryskarek wymagają bezbłędnego pasowania z całym mechanizmem zamykania. Gwarantuje to utrzymanie rygorystycznej stabilności nawet przy maksymalnych siłach docisku, rzędu setek ton. Praktykę tę od 1984 roku stosuje gorzowski zakład Gamaplast, tworząc narzędzia dostosowane do konkretnego parku maszynowego zlecających przedsiębiorstw.

Wykonanie precyzyjnych gniazd formujących wymaga zaawansowanej obróbki skrawaniem. Właściwe zaprogramowanie maszyn CNC pozwala osiągnąć tolerancje rzędu tysięcznych części milimetra. Rygorystyczna dokładność podczas obróbki mechanicznej bezpośrednio wpływa na ostateczną jakość spasowania formy z układem wyrzutników maszyny wtryskowej. Posiadanie własnej narzędziowni umożliwia firmie bieżącą weryfikację założeń projektowych z rzeczywistymi osiągami sprzętu.

Całkowita pojemność jednostki wtryskowej, długość drogi płynięcia stopu oraz charakterystyka samego tworzywa wymuszają odpowiedni dobór średnicy ślimaka. Objętość skokowa układu uplastyczniającego musi z nadatkiem pokryć łączną masę wszystkich detali oraz układów wlewowych w pojedynczym cyklu. Specjaliści zalecają utrzymanie wykorzystania pojemności cylindra w przedziale od 20 do 80 procent jego maksimum. Skrajnie długie drogi płynięcia generują wysokie opory w gniazdach. Wymaga to podniesienia ciśnienia wtrysku lub zastosowania napędów o wyższej mocy. Polimery techniczne charakteryzujące się dużą lepkością, w tym domieszkowane poliamidy, narzucają surowsze ograniczenia na parametry pracy jednostki.

Konstrukcja formy determinuje wybór samej technologii napędu wtryskarki. Maszyny o architekturze hydraulicznej doskonale znoszą potężne siły zwarcia generowane przez masywne formy do detali grubościennych. Wtryskarki z napędem w pełni elektrycznym oferują nieporównywalnie wyższą precyzję dawkowania przy produkcji mikrowyprasek. Rozwiązania hybrydowe stanowią wydajny kompromis technologiczny. Zapewniają dynamikę wtrysku przy optymalizacji kosztów eksploatacyjnych dla wielogniazdowych form. Prawidłowa klasyfikacja narzędzia decyduje zatem o rentowności całego procesu wytwarzania.

Objawy niedopasowania i znaczenie zgodności

Ignorowanie parametrów maszyny podczas konstruowania narzędzia szybko ujawnia się w trakcie regularnej produkcji seryjnej. Niedoszacowana siła docisku błyskawicznie generuje ostre wypływki materiału na głównej płaszczyźnie podziału bloków. Zbyt niska objętość skokowa układu uplastyczniającego bezpośrednio wywołuje problem krótkich wtrysków i niedolań najdalszych fragmentów gniazd. Nienaturalnie zwolnione tempo ruchów otwierania sygnalizuje mechaniczny konflikt wymiarowy z rozstawem kolumn lub skrajnym skokiem wyrzutnika. Wymuszanie na operatorach ręcznych modyfikacji profilu temperatur, ciśnień czy prędkości drastycznie degraduje powtarzalność całego procesu. Gamaplast obsługuje europejskie przedsiębiorstwa z branży automotive, medycznej oraz AGD, opierając się na certyfikatach ISO 9001 i IATF 16949. Firma wykorzystuje zintegrowany park z ponad setką obrabiarek i wtryskarek. Przynosi to pełną kontrolę od fazy frezowania stali po stabilną produkcję wielkoseryjną.

Pełna spójność wymiarowa i ciśnieniowa między narzędziem a agregatem wtryskowym gwarantuje utrzymanie wąskich tolerancji wyrobu. Eliminuje to nieplanowane postoje serwisowe i drastycznie wydłuża żywotność komponentów samej formy. Prawidłowa integracja techniczna otwiera również drogę do skracania czasów cyklu, co trwale obniża koszty wytworzenia każdego pojedynczego elementu plastikowego.
